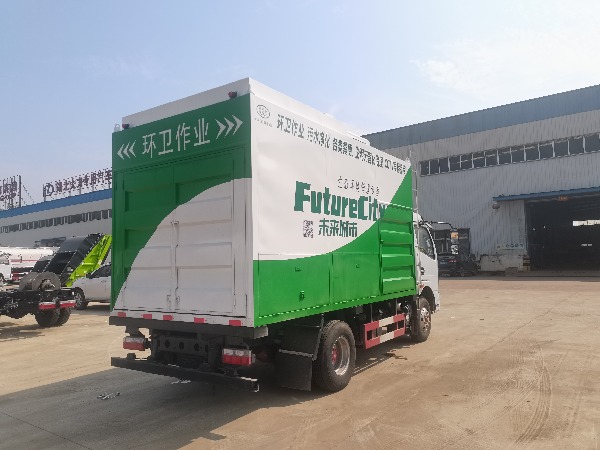

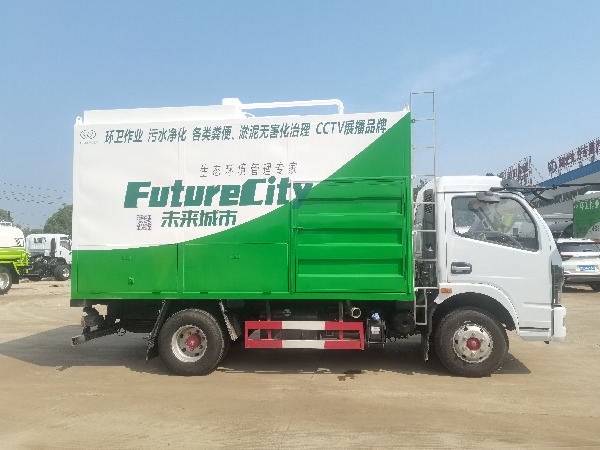

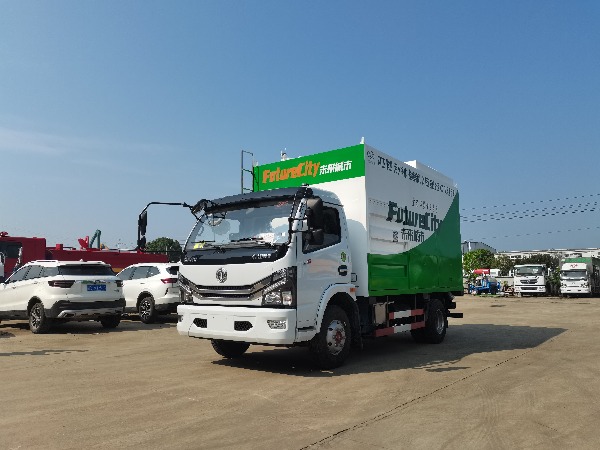

国六原厂东风多利卡吸污净化车 双叠螺

【整车技术参数】

产品**

中汽力威牌

公告批次

341

产品名称

污水处理车

产品型号

HLW5090TWC6EQ

总质量(Kg)

9100

罐体容积(m3)

额定载质量(Kg)

305

外形尺寸(mm)

6200×2350×3200

整备质量(Kg)

8600

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

鞍座**大载质量(Kg)

接近角/离去角(°)

21/13

前悬/后悬(mm)

1130/1762

轴荷(Kg)

3300/5800

**高车速(Km/h)

103

备注

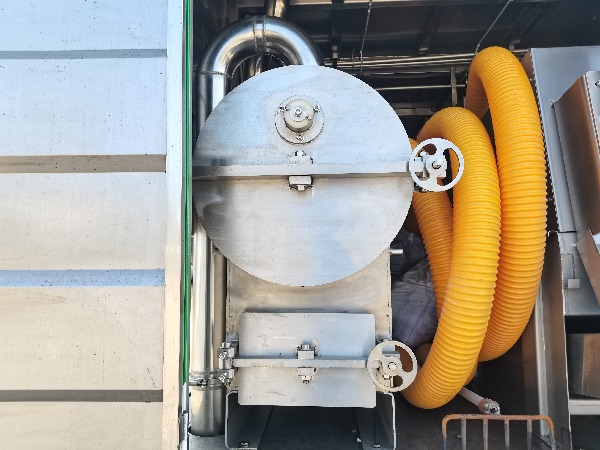

该车主要用于污水处理,污水处理车工作原理:通过真空泵将污水抽入污水分离器,在污水分离器中将水与杂质分离,**终将不含杂质的水排出;专用装置:真空泵,污水分离器等污水处理系统;仅选用底盘3308mm轴距;侧、后防护装置材料材质:Q235,侧、后防护均采用焊接连接,后防护装置断面尺寸为(mm):100×50,后部防护离地高度:430mm;ABS型号/厂家:ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司.

【底盘技术参数】

底盘型号

EQ1095SJ8CD2

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3308,3800,4400

轮胎规格

7.50R16LT 16PR,8.25R16LT 16PR

钢板弹簧片数

8/10+7,12/12+9,6/6+5,3/8+6,3/3+3

前轮距(mm)

1745,1760

燃料种类

柴油

后轮距(mm)

1586,1630,1650,1800

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCY24140-60

广西玉柴机器股份有限公司

2360

103

序号

项目名称

单位

参数

1

外型尺寸(长×宽×高)

mm

4200×2200×2400

2

整车规格

mm

6200×2350×3200

3

额定人数

人

3

4

整备重量

t

8.6

5

装载容积

m³

≥3.16

6

压缩箱（长×宽×高）

m

1.72×0.8×0.9

7

前端压榨机

套

1

8

真空泵

kw

7.5

9

加药泵

kw

1

10

真空泵**大负压

Pa

- 8

11

药水吸泵

kw

0.75

12

真空泵水箱（长×宽×高）

m

1.5×0.23×0.85

13

检查口（长×宽）

m

0.57×0.47

14

出渣口高度

m

1.35

15

**大抽速

m³/h

50

16

**大处理速度

m³/h

20

17

**大吸程

m

8

18

**大耗电量

度/h

18

19

设备发电机

kw

30

20

**大耗油量

L

4

21

环试压缩机（直径）

mm

350

22

药水搅拌机

kw

0.4×3

23

混合搅拌机

kw

0.4×1、1.1×1

24

电机感应器

w

0.01

25

电动闸阀

w

180

26

东风底盘型号

型号

EQ1070SJ3BDF

27

车辆发动机

型号

YC4E115-50

28

底盘马力

匹

130

29

轴距

mm

3306

30

整车牌照

黄牌

★★30KW潍坊系列柴油发电机组技术规格参数★★

★发电机组技术参数：

机组型号：HQ30GF

稳态电压调整率（%）：≤±1

输出功率：30kW

电压波动率（%）：≤±0.5

功率因数：COSΦ=0.8（滞后）

瞬态电压调整率（%）：＋20～－15

输出电压：400V/230V

电压稳定时间（s）：≤1

输出电流：54A

稳态频率调整率（%）：≤±1

额定频率：50Hz

频率波动率（%）：≤±0.5

额定转速：1500rpm

瞬态频率调整率（%）：＋10～－7

燃油牌号：（标准）0#轻柴油（常温）

频率稳定时间（S）：≤3

外形尺寸：1650×650×1300（L×W×H mm，参考）

燃油消耗（**负载）：224g/kW·h

机组重量：600kg（参考）

噪声（LP7m）：105dB（A）

★柴油机技术参数：

品牌/产地：潍坊柴油机

冷却方式：封闭式水循环冷却

油机型号：ZH4100D

供油方式：直喷

气缸数/敢提结构：4/L型

调速方式：机械调速

缸径行程：100×115mm

进气方式：自然吸气

压缩比：19.0：1

过载能力：110%

启动方式：DC12V电启动

转  速：1500rpm

★发电机技术参数：

电机品牌：

防护等级：IP21

电机型号：HQF-30

接线方式：三相四线、Y型接法

额定功率：30kW

调节方式：AVR（自动电压调节器）

额定电压：400V/230V

输出频率：50Hz

绝缘等级：H级

输出因数：COSΦ=0.8（滞后）

尊敬的客户：
我们遵循的质量方针是："产品**是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们**好的承诺。"
为此，我们做出如下承诺：

☆质量方针

创**服务企业；造用户满意产品；树国内知名品牌。

☆质量目标

贯彻GB/T9001-2000标准，建立保持并持续改进质量管理体系；
整车一次交检合格率≥92%，三年内每年递增1%以上；
整车出厂合格率**；
顾客满意度≥90%，三年内每年递增1%以上。

☆质量承诺

对产品**负责；服务让顾客**满意。

☆质保范围

一、培训人员：
1、由我厂安排**工程师组织集体培训，学习理论及进行实际操作；
2、通过理论学习和实际操作后达到厂方技术要求；
**、掌握专用车的基本理论.性能以及功能；
**、按程序能熟练的操作；
第三、能排除一般技术故障。
二、维修分支机构．地点．技术力量．联系方式：
1、分支机构：“东风二汽技术服务站”；
2、地点：所在省．地．市．县均有；
3、技术力量：按二汽统一要求达到“工程师”等级的。
三、免费维修方案以及期限
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费，易损件除外；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
四、免费期后配件供应价格方式
1、方式：在所在地东风技术服务站统一供货,根据用户要求由厂方直接发货；
2、配件只收工本费,不加其他费用。

五、产品底盘故障，请按底盘厂家在就近服务站维修。
