一、底盘配置:多利卡D9(轴距4500)
东风D9排半驾驶室,康明斯B6.2NS6B210(210马力),东风6挡变速箱,4.5T前桥,10T(德纳)后桥,250双层大梁,295真空胎,空调,中控锁,电动门窗,断气刹,排气制动。
东风D9排半驾驶室,玉柴YCS04200-68(200马力),法士特6挡变速箱,3.9T前桥,8T(德纳)后桥,250双层大梁,10.00R20钢丝胎,空调,中控锁,电动门窗,断气刹,排气制动。

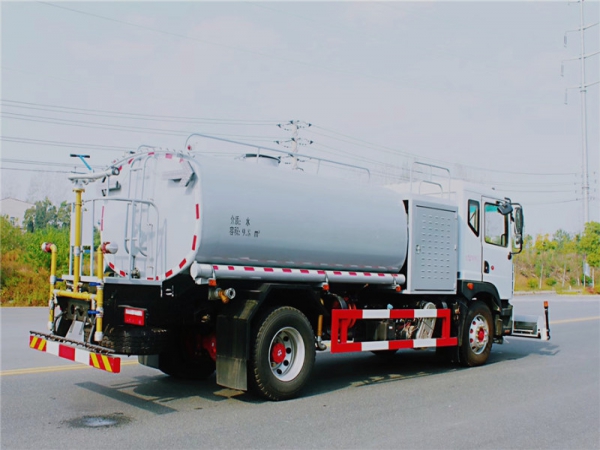

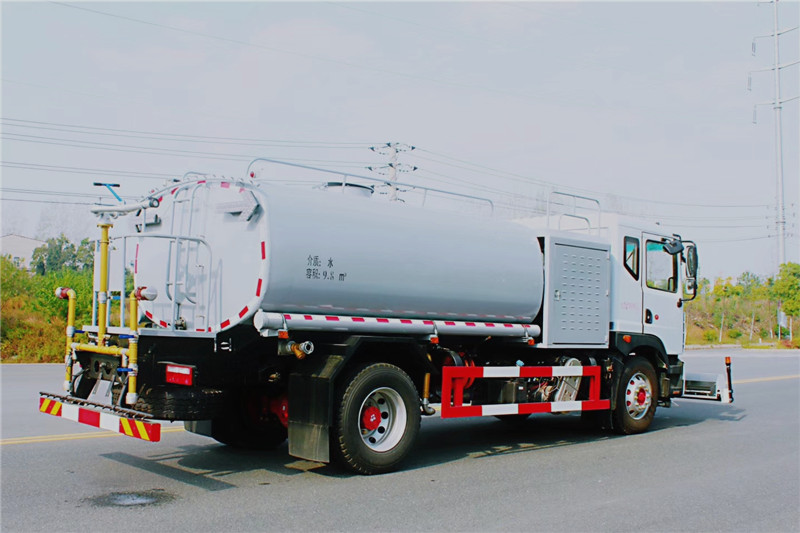

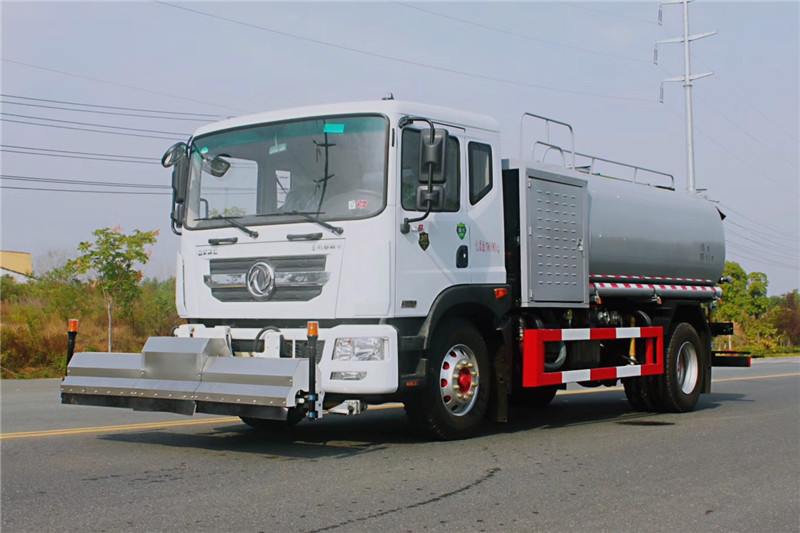

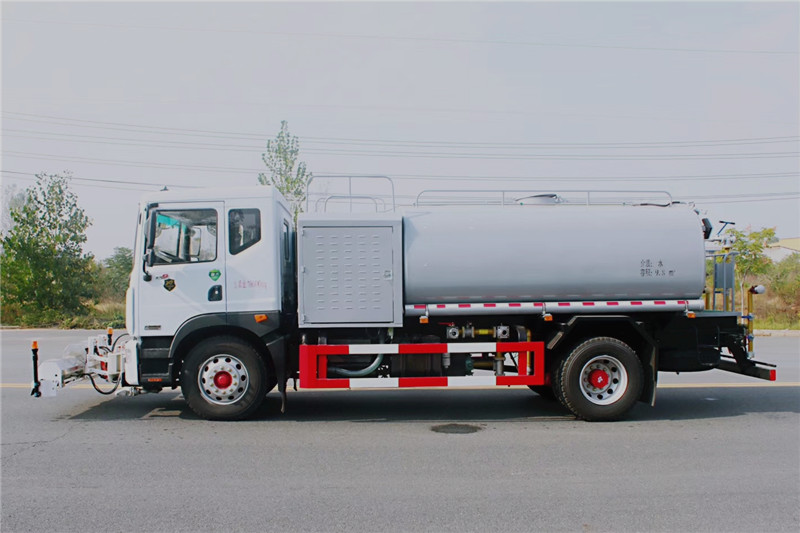

东风D9高压清洗车是一种双发动机、双水泵清洗车,是在标准二类底盘的基础上,加装高压冲洗系统、低压冲洗系统,由机械、液压(气路)、电器三部分合为一体的专用冲洗作业车。本车具有**的高、低压两套水路系统,为清洗车工作提供压力水源。其工作原理是:利用高压水泵产生的高压水,经喷水架的高压喷嘴喷出,利用高压水流的动能,以高压力、低流量的方式进行清洗,强力去污,高效节水,能将路面的陈旧污渍清洗干净;或高压水经左(右)角喷喷出,清洗路缘、人行道及护栏隔离区;使用高压喷**还可清洗路标、广告牌、高架路等;喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动;低压水路系统,采用双级叶轮离心泵,效率高、洒水宽度大、水**射程远,低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷**及关键的液压、电气原件均采用国际**产品,性能优良、工作可靠。
标准参数
汽 车 底 盘 | 底盘型号 | EQ1185LJ9CDE | |||||
发动机型号/功率 | YCS04200-68 B6.2NS6B210 | 147kW 154kW | |||||
燃油种类 | 柴油 | ||||||
副发动 机及传 动系统 | 副发动机 | 型号 | 江铃JE493G3 | ||||
额定功率 | 57kw/3600/r/min | ||||||
工作转速 | 1500~1700 r/min | ||||||
电磁离合器 | DLK1-40 | ||||||
联轴器 | TGLA9 | ||||||
高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 | ||||
品牌 | 德国品孚 | ||||||
型号 | PT40 | ||||||
压力 | 10 MPa | ||||||
转速 | 800(900)r/min | ||||||
水阀 | 型式 | 气控高压球阀 | |||||
压力 | 10MPa | ||||||
喷水架喷嘴 | 型式 | 高压洗涤型 | |||||
角喷嘴 | 型式 | 高压洗涤型 | |||||
喷雾喷嘴 | 型式 | 细微雾化型 | |||||
水滤 | 型式 | 滤网式 | |||||
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 | ||||
品牌 | 杭州威龙 | ||||||
型号 | 80QZB(F)-60/90;50/110(选用) | ||||||
扬程 | 90m;110m | ||||||
转速 | 1480r/min | ||||||
水阀 | 气控球阀 | ||||||
液压 系统 | 型式 | 开式、电液** | |||||
主要元件 | 齿轮泵、液压缸、电磁阀 | ||||||
系统**高压力 | 16MPa | ||||||
液压油箱容量 | 65L | ||||||
技术参数
项 目 | 单位 | 参 数 | 备 注 | ||
作 业 性 能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 | |
喷水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
高压清洗 | Km/h | 3-15 | 副发转速1700r/min | ||
高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
**高清洗水压力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
喷雾水流量 | L/min | 134 | |||
低压洒水流量 | L/min | 600~800 | |||
低压冲洗宽度 | m | ≥24 | |||
洒水宽度 | m | ≥16 | |||
水**射程 | m | 38 | |||
水罐容积 | L | 9300 | **大容积可达11方 | ||
行 使 性 能 | **高车速(满载) | km/h | 90 | ||
**大爬坡角 | (°) | 12 | |||
制动距离 | m | ≤10 | |||
**小转弯直径 | m | <16 | |||
质量 参数 | 整车整备质量 | kg | 8940 | 基本型 | |
**大总质量 | kg | 18000 | |||
结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9850×2500×3090 | 运输状况(基本型) | |
轴距 | mm | 5000,4700,4500 | |||
接近角 | (°) | 17 | 喷水架提升 | ||
离去角 | (°) | 13 |
高效—吸力大,不用来回运输,省去了传统吸粪车找不到排污地方的烦恼,也节约了很多的时间(同时也减去了乱排被抓被罚的负担)。
节能—就地排放少去了汽车运输的耗油量,操作时处理干净、成本低、利润大、效益好。
环保—不是简单抽粪车而是“处理机”,处理后的污水对市政管道、河道等不会堵塞,无异味,特别受高级酒店,高档小区,等的青睐;噪音小,可以夜晚工作,不会影响居民休息。
可持续—用该设备清理化粪,经过机器处理后,水、垃圾分离脱干,水可再利用或直接排放到下水道,垃圾直接丢到附近垃圾桶。
1、吸污净化车优点:
省时,省力 不同于其他吸污车或者吸粪车有罐体容量限制,吸污净化车可以连续操作作业,化粪池可一次性作业完成,不需要来回运输处理,为客户节省大量时间和成本
质量有保障主要零部件均采用不锈钢材质制作,不但使用寿命长,而且还方便清洗;
作业安全程度高80%以上处理工作由机械完成,人工作业量很小,工人仅需在配电柜上操作按钮即可
使用成本低 装有发电机组,可自己发电作业,同时也可外接电源作业,可减少发电机磨损,并降低处理成本,真正做到零油耗,零排放
外形美观该车外形设计靓丽大气,侧门采用翼展式打开方式,打开后不占空间,且可遮风挡雨,既美观,又实用
热销底盘,技术成熟东风多利卡市场占有量大,采用朝柴/玉柴发动机,马力大、质量好
处理效果好处理后的污水可达到国家排放标准,每小时可出清水8-30立方,可榨出600-2000Kg粪饼,特别适用于对排放要求较高的一线城市;同时对于排放要求并不严格的中小城市,也可只进行初步过滤后就排出,每小时可处理60-80立方污水,处理后的污水对市政管网不堵塞
一车多用加装高压清洗泵后可进行专业管道疏通,可装3方清水箱,一车多用,节省客户购车成本
高效率采用大功率水环真空泵,吸污能力强,能长时间作业,即使半管抽粪,也能保证处理速度,比吸污吸粪车更适用于化粪池的处理
经济,环保可根据客户需求选装不同型号的吸污净化设备,处理速度可快可慢,同时处理后压榨的粪饼可当有机肥出售,降低处理成本。
